S1M4 Spiegelhalter

Übersicht

Der S1M4 ist unser Flaggschiff-Spiegelhalter, entwickelt für hochpräzise optische Anwendungen. Er verbindet außergewöhnliche Stabilität mit präzisen Einstellmöglichkeiten in einem kompakten Design. Er ist damit ideal für anspruchsvolle experimentelle Aufbauten.

Technische Details

• Offenes Design für sehr kompakte Strahlführung mit großer freier Apertur

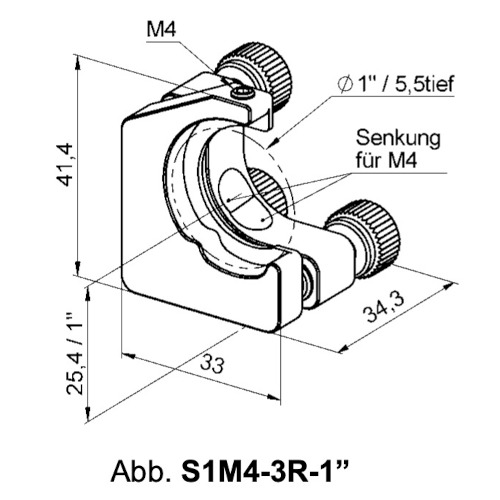

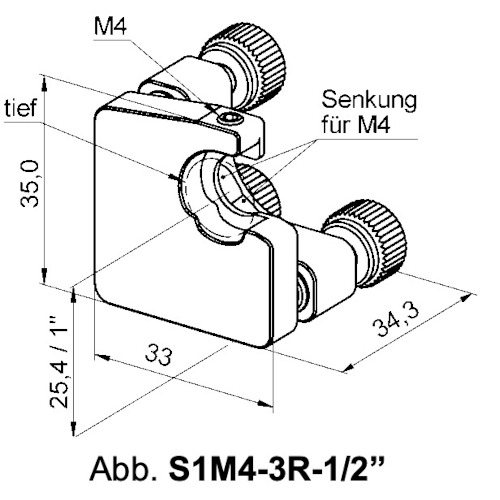

• Optikhalterung für 1", ½", Blindplatte (Kundenwünsche auf Anfrage)

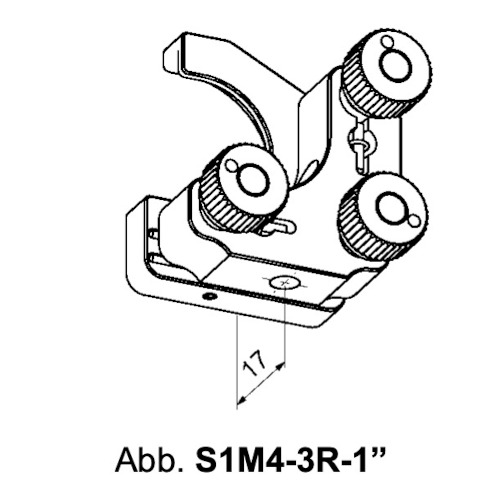

• Erhältlich mit zwei oder drei Feingewindespindeln (Mikrometerschrauben auf Anfrage)
• Erhältlich in Rechts- und Linksausführung
• Feinspindelverstellung mit Rändelrad und Innensechskant
• Vakkuum-taugliche Ausführung verfügbar
• Motorisierte Variante in Entwicklung

Hauptmerkmale

• Hochpräzise Feingewindespindeln mit sehr enger Gewindetoleranz im µm-Bereich und 0,35 mm/Umdrehung
• Kein Losbrechmoment, sehr feinfühlig, präzises Halten der Einstellung nach der Ausrichtung
• Außergewöhnliche thermische und mechanische Stabilität, auf Kundenwunsch auch aus Invar

Technische Spezifikationen

• Winkelbereich: ±4°
• Auflösung: 7 Bogensekunden
• Freie Apertur: 23mm
• Material: Schwarz eloxiertes Aluminium, auf Anfrage auch Vakuum-tauglich, in Edelstahl oder Invar
• Strahlhöhe: 25,4mm

Anwendungen

• Laserstrahlführung
• Optische Interferometrie
• Präzisions-Ausrichtsysteme
• Forschungslabore
• Industrielle Lasersysteme

Dokumentation

Laden Sie detaillierte technische Zeichnungen und Spezifikationen herunter:

• Produktdatenblatt (PDF)
