Mini Spiegelhalter

Übersicht

Der Mini Spiegelhalter ist unsere kompakte Lösung für präzise optische Ausrichtung in platzbeschränkten Aufbauten. Trotz seiner geringen Größe behält er ausgezeichnete Stabilität und Einstellgenauigkeit bei und ist damit perfekt für dichte optische Anordnungen.

Technische Details

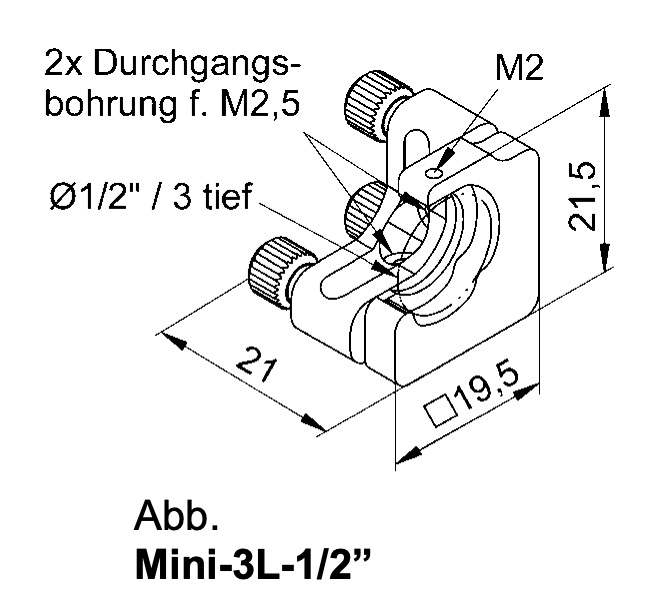

• Sehr kompakter Spiegelhatlter mit offenemen Design für 1/2" Optiken

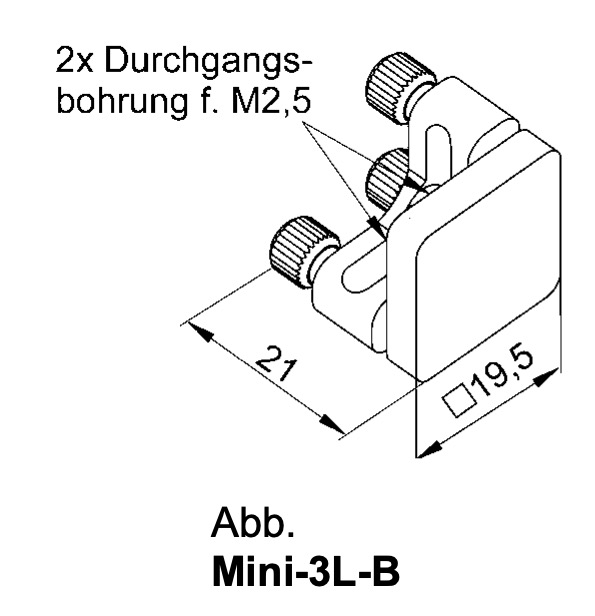

• Optikhalterung für Strahlablenkung um 45° (oben/unten), Blindplatte und Kundenwünsche
• Spindel und Buchse sind im µ-Bereich individuell aufeinander abgestimmt
• Kein Losbrechmoment, sehr feinfühlig, präzises Halten der Einstellung nach der Ausrichtung
• Feinspindelverstellung mit Rändelrad und Innensechskant
• Erhältlich mit zwei oder drei Feingewindespindeln
• Erhältlich in Rechts- und Linksausführung

Hauptmerkmale

• Feingewindespindeln mit sehr enger Gewindetoleranz im µm-Bereich und 0,35 mm/Umdrehung
• Leichte Aluminiumkonstruktion
• Federbelastetes Design für maximale Stabilität

Technische Spezifikationen

• Winkelbereich: ±3°
• Auflösung: 10 Bogensekunden
• Freie Apertur: 11mm
• Material: Schwarz eloxiertes Aluminium, Edelstahl oder Invar auf Anfrage
• Strahlhöhe: 15mm

Anwendungen

• Kompakte Lasersysteme
• Industrielle Lasersysteme
• Portable optische Aufbauten
• Platzbeschränkte Umgebungen

Dokumentation

Laden Sie detaillierte technische Zeichnungen und Spezifikationen herunter:

• Produktdatenblatt (PDF)
